プロジェクト 紹介

2基本製品特性

車両は,主にシャシーシステム,水力システム,空気システム,電気制御システム,ホッパーシステム,ホッパースクリーンから構成される自走車両です.輸送システム (横軸輸送機)横軸コンベア,回転式およびピッチ可能な放出コンベア),そして強力な吸気タンクとパイプラインシステム.強力な上層構造により,車両は以下の特徴を持っています:

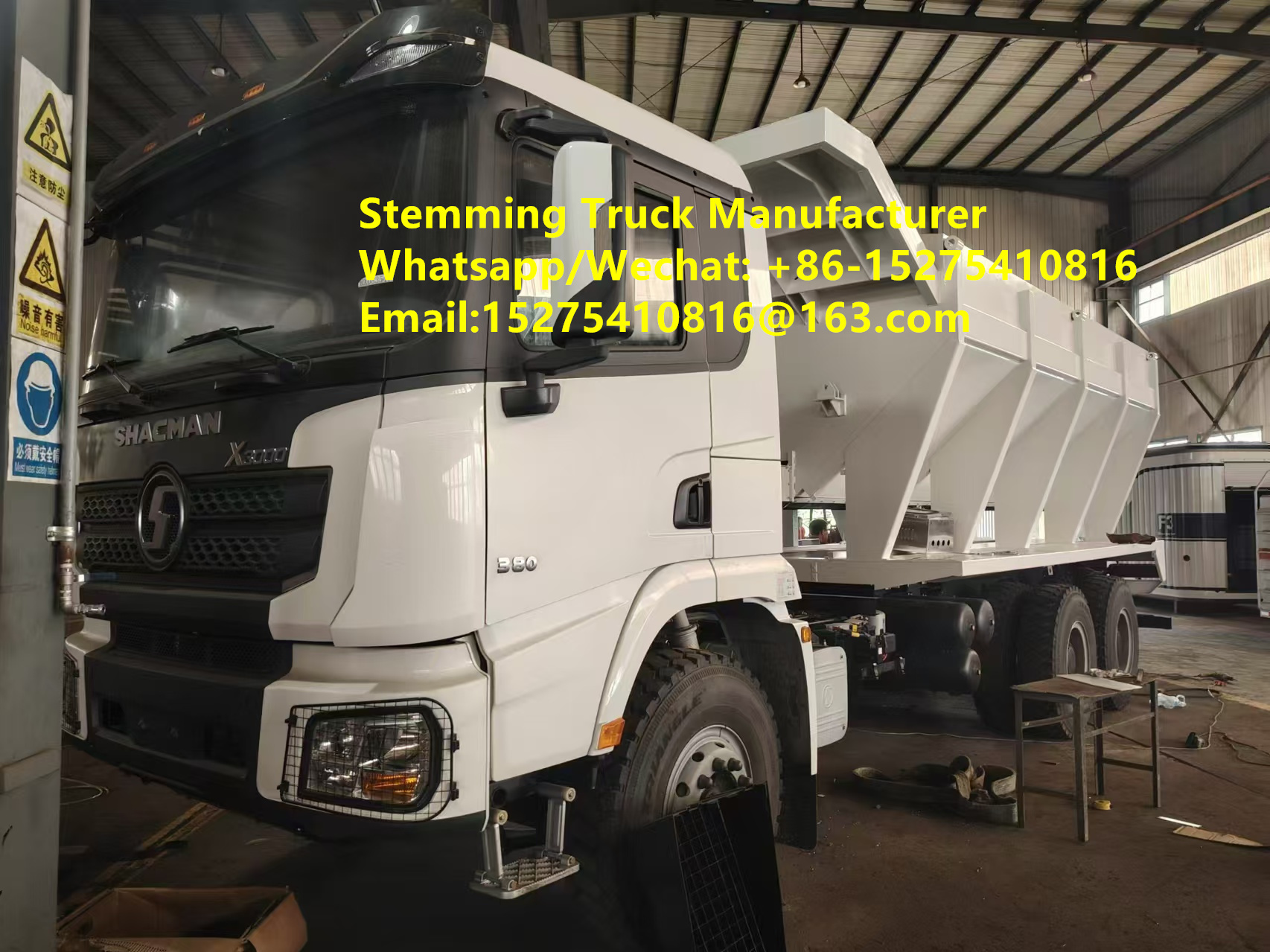

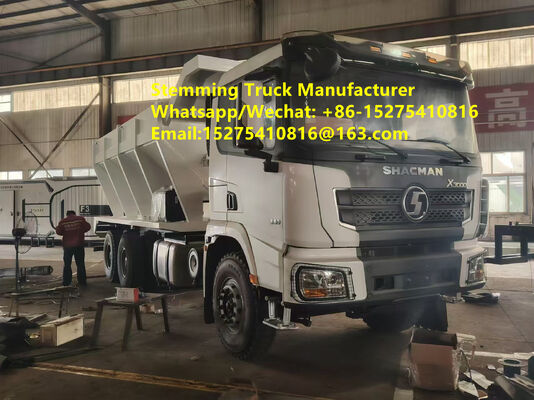

2.1 シャーシは有名なブランドのShaanxi Automobile Group SX5329TXJMU464で,400馬力のウェイチャイWP10H400E62国家VI B排放基準エンジンを搭載している.自動車は登録され,購入税から免除できます.鉱山専用のシャーシで,冷たい地域での動作配置と低温のメンテナンスフリーバッテリーが追加されています.

2.2 梱包車のホッパーの上部には,対称的に設置された3.0cm×3.0cmの弁の重用用スクリーンがV型で装備されている.これらのスクリーンは水力操作可能で,負荷された包装材料をスクリーンするために鋼網で90°開くフィルタリング装置の角度は水力システムによって調整されます.画面の液圧シリンダーによって,過剰に大きい粒子が転がり,地面に落ちます大粒子をフィルタリングし,自動的に清掃し,スクリーニングの効率性を確保します.

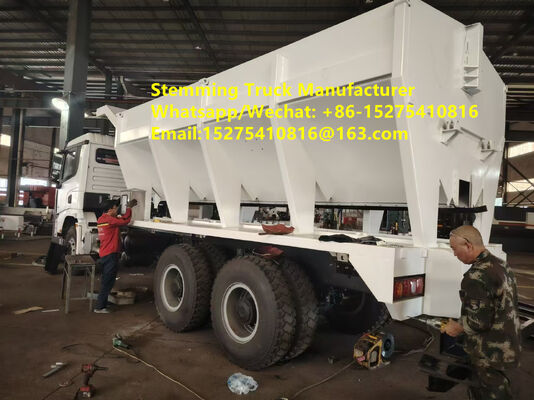

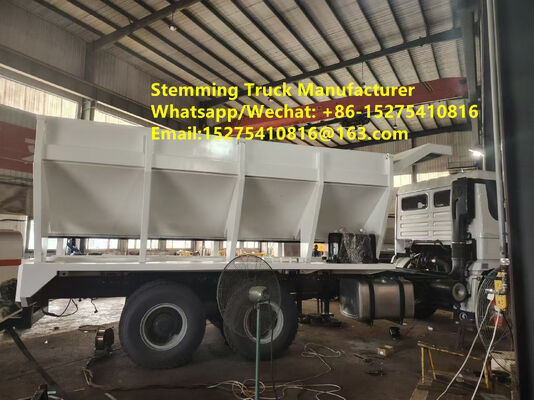

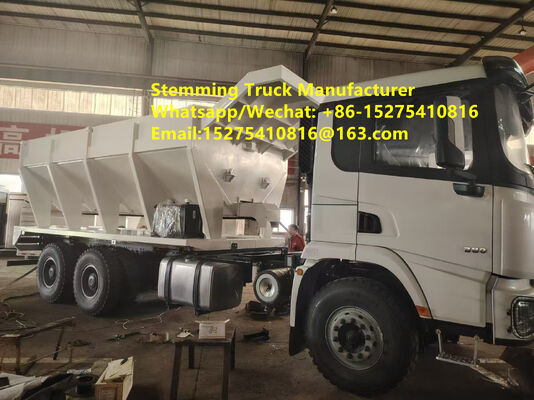

2.3 ホッパーボディは,高品質で高強度な炭素鋼で整合的に溶接された対称三角型支架枠とV型ホッパー構造の設計を採用する.ホッパーの内部は,横の強化肋骨と縦圧縮梁で溶接されています総構造は,材料圧縮による変形を防止し,ホッパーボディの強さと信頼性を保証します.この構造は国内外の露天鉱山の顧客によってテストされています■ トッパーボディの全体構造は堅牢で,過去3年間で構造変形は起きていない.

V型ホッパー構造により,実質容量は15m3で,物料の卸荷が容易になります.圧力を減らすビームは,粉砕された石の異なる粒子のサイズに対応するために高度を調整することができますカービンの屋根に石が落ちないように,ホッパーの前側に鉄製の保護枠が設置されています.大石 が 詰め込ん で いる こと を 防ぐ ため に,水力 装置 で 開ける 鉄 の スクリーニング 装置 (90 度 の スクリーニング) が,ホッパー の 上部 に 設置 さ れ て い ます振動器は,材料の蓄積と詰まりを防ぐために,ホッパー壁の左側と右側に対称的に配置されています.

2.4 このシステムは,左側前/左側/右側の後部コンベヤーで切換可能な卸荷機能を有する.輸送機は,効率的な石輸送のために,高トルクハイドロリックモーターを駆動するために,線形惑星ギアボックスを利用パネウマティックフリクションプレートクラッチは,前部と後部の卸荷機能が互いに干渉しないようにし,クラッチ接続によって自動的に切り替えることができます.2つの放出モードがあります: 横の放出のために前部拡張輸送機と,放出のために後部のスウィング・テレスコピカル輸送機.左と右に195°回転できる望遠鏡機能により,4.5〜5mの充填半径で小距離の放出点調整が可能です.望遠鏡式輸送機は,包装材料の容易な穴の配置と放出を促進.

このシステムは,前側と後側のスイングテレスコピー式双面コンベア構造を使用しており,両方が前側放出を可能にします.左前部液圧望遠鏡輸送機は,左前部放出を促進する車両の後ろ側から左側と右側から左側と右側を195°回転し,左側と右側を振り回し,拡張し,傾き,左側と右側から放出を容易にする.複数の放出方法により柔軟な選択が可能視力操作と無線リモコン制御により,横の放出中に迅速かつ簡単に開口を配置し,並べることができます.梱包トラックには最大 1500 kg/min の放出容量があります手作業より10倍,普通の機械包装より3~5倍効率が良い.

2.5 V型ホッパーの底部にあるベルトの上にある逆向きのV型減圧線は,長時間の材料圧縮による帯の過度の摩擦による磨きを効果的に防止する.同時に鉱山産業向けに特別に設計された3層強化された耐磨ゴムコンベアベルトが使用され,耐久性と耐磨性を保証します.ベルトの磨きを効果的に軽減し,使用寿命を延長する.

2.6 自動制御システムが採用され,自動モードで"ボタンの起動と停止操作が可能である.また,手動および無線リモコン制御モードの両方を搭載し,様々な作業条件に適応します1つのボタンのスタート/ストップは,自動的な材料の放出とコンベヤー穴の埋込を可能にします. 6チャネルタッチスクリーンモニタリングシステムと組み合わせると,キャビンの運転手は独立して充填操作を行うことができる.. 車両には,AHD超高画質の6チャネルパノラマカメラと,IPS高画質のタッチスクリーンがキャビンの内装されています. 乗用車監視システムは車両全体をカバーします.放出港を含むトンプ,充填ポート,前面,横,そして後ろ.

2.7 側放出口と後ろの揺れる側放出口の両方に,露天鉱山における様々な直径の爆孔の埋蔵作業に対応できる円形接收口がある.爆発孔 ≥115mmの詰め込み操作に対応する左側前側と後ろ側には二重放出口があり,両側とも液圧望遠鏡機能があり,穴を簡単に発見し,並べ,満たすことができ,填充効率を向上させます.150mm直径の詰め物5m深の穴は 6-30秒で完成します

2.8 車両は,夜間施工を便利にするために,石の放出点に作業灯具を装備している.

2.9 製品には独立した知的財産権があります. "露天鉱山爆破穴埋め用車" (CN202422451093.1) は,実用モデル特許を取得しました.同名の発明特許 (CN202411413094).5). この製品は,産業情報技術省の製品アクセス承認を取得し, 3C 義務検査製品です.国内で登録可能で,自動車購入税から免除されている.

★2.10 国内外の露天地雷爆破穴埋蔵作業の要件により良く適合するため,システムには,効率的で安全な充填作業を実現するための複数の先進技術が統合されています.製品には,特にインテリジェント・ブレーシングとインテリジェント・マイニングの原則に準拠する重要なアップグレードの可能性があります.オープン・ピット・マインのインテリジェント・ブラストホール・フilling・ベーカーは,効率的で安全なブラスト作業を実現するために,いくつかの先進技術を統合していますこれらの主要な技術には,以下の技術が含まれます.

1) 充填エリアの位置決定技術: 高精度GPSおよび他の位置決定技術を使用するインテリジェント・フィール・車両は,フィールを必要とする各爆発穴の場所を正確に特定し,位置付けることができます..

2) 自動洞穴探知および長距離輸送技術: 爆孔領域の画像認識とレーダー位置位置付け技術によって,インテリジェント・フィリング・車両は,穴を自動で見つけ,長距離で穴の位置まで効率的に詰め物を運ぶことができる..

3) インテリジェント・フィール・テクノロジー: インテリジェント・フィール・車両は,穴の深さ,穴の直径,詰め物の物理的特性.

4) 遠隔管理技術インテリジェント・タンピング・トラックは,通常,インテリジェント・ミックス・トラックと無線インテリジェント・デトレーション・システムと組み合わせて,完全なインテリジェント・ブレーシング・システムを形成する.この技術により,インテリジェント・タンピング・トラックを遠隔操作し,WebやAPPによる現場制御や生産レポートの生成が可能になります.

自動制御システムによって 智能タッピング・トラックが"クリックでタッピングを完了します遠隔モニタリングを可能にする運営効率とコスト管理を向上させる.

★2.11 強力な下水道排水システム

高流量で高真空のヨーロッパから輸入された真空ポンプ 5立方メートルの排水タンク タンクの排水バルブ 引き上げバルブ 後ろ蓋のロック装置排水管のフィッティングタンクの上部にある20メートルの排水管の自動スローリング装置大量の輸入真空ポンプと特別処理されたパイプラインシステム120~140mmの直径, 6-7mの水上げ, 20mの垂直下降の穴から蓄積した水を排水することができます.

4製品技術パラメータ

パーメーター パーメーター パーメーター

1総寸法:長 × 幅 × 高さ 11850mm x 2550mm x 3530mm (推定)

2シャーシ シャーシブランド シャンシ重貨車

シャーシモデル: GLOBAL5329TXJMU464

ドライブタイプ: 8×4

車間距離: 4575+1400

エンジンモデル:WP10.H400E62

パワー: 400 hp

総重量: 32000 kg

排放基準:中国VI

3石 石の粒子の大きさ: ≤3cm グレードされた粉砕石

石の使用: 爆撃穴の積載

4ストーンビン 15m3

ビン形: V型

スクリーンを開ける方法: 水力シリンダー

スクリーン開口角: 90°

バイナリー振動タイプ:電気高周波振動器

振動器の数: 2ホッパー/1 左側と右側壁の各

放出速度の調整: 前面と後ろ面の材料ゲート

放出方法:ホッパーの前側と後ろ側から個別放出

材料ゲートの制御方法:電動推力棒 (前面と後ろの材料ゲートごとに1本)

5トッパーの底辺横軸輸送機:輸送機タイプ:ベルト輸送機

駆動タイプ: 液圧減速機

放出方法:ホッパーの前側または後側から放出

放電位置選択:クラッチ切換の選択

輸送効率: 1500kg/min

6左側横軸輸送機:輸送機タイプ:ベルト輸送機

駆動タイプ: 液圧減速機

望遠鏡による方法: 水力シリンダー

望遠鏡距離:L=760mm

輸送効率: 1500kg/min

7. 後部アルミ合金フレーム 左側と右側回転型コンベアベルトコンベア: 輸送型: トローベルトコンベア

駆動型: 1 つの液圧減速器

詰め穴直径: ≥115mm

作業回転方法: 1 回転駆動

作業回転角度: 195°

回転方法 1 スイングシリンダー

回転角: 90°

回転/充填半径: 5m

ピッチモード: 1ピッチシリンダー

ベルト望遠鏡モード: 1つの望遠鏡シリンダー

望遠鏡距離: 500mm

傾き角: ≤10°

操作方法:電気/リモコン

8液圧システム: 動力離線タイプ: ギアボックス側動力離線

システム作業圧: 16MPa

制御方法:電気制御

9電気系:電源:シャシーバッテリー

動作電圧:DC24V

操作方法: パネルボタンの操作またはリモコン操作,自動/手動操作が可能.

自動モードは,手動式および無線リモコン制御モードの両方で,1ボタンの起動/停止操作を可能にし,さまざまな作業条件に適応できます.

10監視システム: 1 つのボタンのスタート/ストップは,自動材料供給とコンベアーの自動穴埋めを完了します.

車両内監視システムは,左側と後ろの放出口を含む全車両をカバーする.AHD超高画質の6チャンネルパノラマカメラと,ドライバーのキャビンの高画質のIPSタッチ画面を装備

★11 知的機能 1) **パッキングエリア位置位置付け技術:** 高精度GPSおよび他の位置付け技術を使用,インテリジェントパッキングトラックが正確に識別し,パッキングを必要とする各爆発穴のエリアを位置付けることができます.

2) **自動穴探知および長距離輸送技術:** 爆破穴の画像認識とレーダー位置位置付け技術によって,インテリジェントパッキングトラックが自動で穴を見つけ,長距離で爆破穴の場所まで効率的に梱包材料を輸送することができます.

3) **インテリジェント・ホール・フィール・テクノロジー:** インテリジェント・パッケージング・トラックには,穴の深さに基づいて自動で詰め込み時間を制御する,パッケージング材料の正確な制御機能があります.穴の直径包装材料の物理的特性について

4) **遠隔管理技術:** インテリジェント・パッキング・トラックは,通常,インテリジェント・ミックス・トラックとワイヤレス・インテリジェント・デトレーション・システムと併用して,完全なインテリジェント・ブレーシング・システムを形成する.この技術により,インテリジェント・パッキング・トラックを遠隔操作し,ウェブやモバイルアプリを通じて監視・制御し,生産レポートを作成できます.
